آشنایی با فلنج و کاربردهای آن در صنعت

در این مقاله با انواع فلنج، کاربردها و نکات مهم در انتخاب آن آشنا شوی

آشنایی با فلنج و کاربردهای آن در صنعت

🔸 فلنج چیست؟

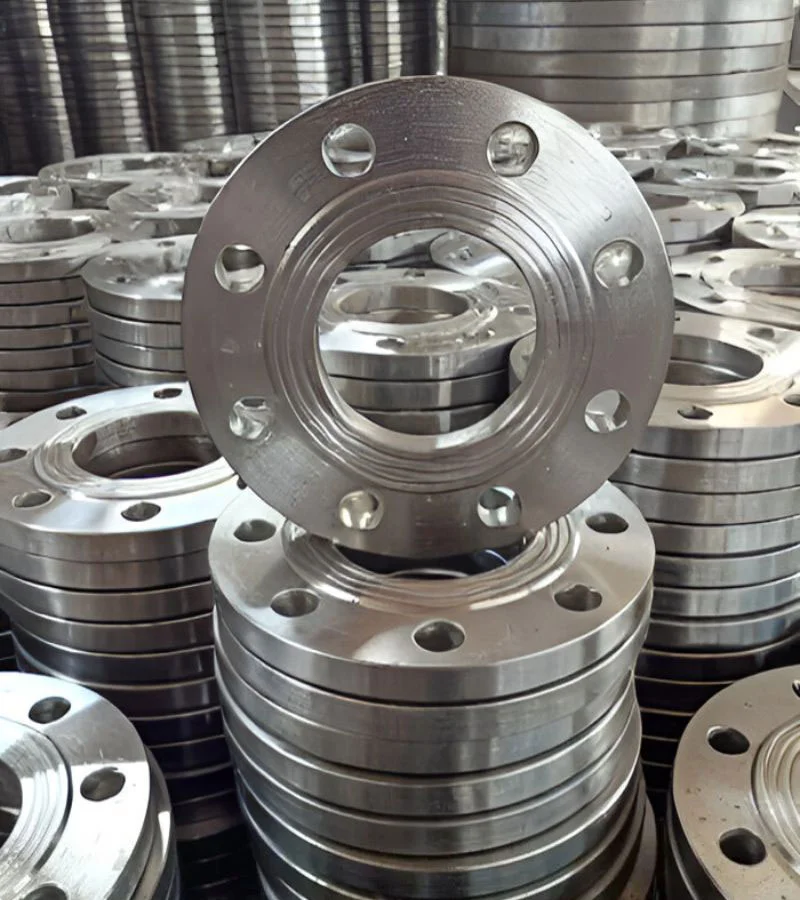

فلنج (Flange) یک قطعه گرد و معمولاً فلزی است که در انتهای لوله‌ها نصب می‌شود تا بتوان آن‌ها را به هم یا به تجهیزات دیگر وصل کرد. این اتصال با پیچ و مهره انجام می‌شود و معمولاً یک واشر (Gasket) بین دو فلنج قرار می‌گیرد تا جلوی نشت سیال گرفته شود.

به زبان ساده، فلنج مثل یک «پل» بین دو لوله یا تجهیزات عمل می‌کند و باعث می‌شود سیستم قابل باز و بسته کردن، تعمیر و نگهداری باشد.

🔸 چرا استفاده از فلنج مهم است؟

در صنایع مختلف مثل نفت و گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌ها، فشار و دمای کاری بسیار بالاست. به همین دلیل اتصال لوله‌ها باید محکم، ایمن و قابل اعتماد باشد. استفاده از فلنج باعث می‌شود:

• اتصال‌ها قابل باز و بسته کردن باشند (برای تعمیر یا تعویض)

• آب‌بندی مطمئن ایجاد شود و جلوی نشت سیال گرفته شود

• فشار و دما تحمل شود بدون اینکه اتصال آسیب ببیند

• عملیات نصب و نگهداری ساده‌تر شود

🔸 انواع فلنج‌ها

فلنج‌ها بر اساس شکل، نوع اتصال و کاربردشان دسته‌بندی می‌شوند. در ادامه رایج‌ترین نوع‌ها را با توضیح کوتاه می‌بینی:

1. فلنج گردن‌جوشی (Weld Neck)

این نوع فلنج در فشار و دمای بالا استفاده می‌شود. یک گردن بلند دارد که به لوله جوش داده می‌شود و تحمل فشار را بالا می‌برد. کاربردش بیشتر در صنایع نفت، گاز و بخار است.

2. فلنج اسلیپ‌آن (Slip-On)

نصب این فلنج راحت‌تر است. لوله از داخل فلنج عبور می‌کند و بعد دور آن جوش می‌دهند. برای سیستم‌هایی با فشار پایین مناسب‌تر است.

3. فلنج کور (Blind)

همان‌طور که از اسمش پیداست، این فلنج جلوی مسیر را می‌بندد. وقتی بخواهیم انتهای خط لوله را موقتاً یا دائم ببندیم، از فلنج کور استفاده می‌کنیم.

4. فلنج دنده‌ای (Threaded)

این نوع فلنج رزوه‌دار است و بدون جوش به لوله وصل می‌شود. بیشتر در فشارهای پایین یا جاهایی که جوشکاری سخت است کاربرد دارد.

5. فلنج لَپ جوینت (Lap Joint)

برای سیستم‌هایی که نیاز به باز و بسته شدن مداوم دارند مناسب است. چون فلنج آزادانه روی لوله می‌چرخد، تنظیم کردنش راحت‌تر است.

🔸 استانداردها و کلاس‌های فلنج

فلنج‌ها بر اساس استانداردهای بین‌المللی تولید می‌شوند. مهم‌ترین استانداردها عبارتند از:

• ASME / ANSI (آمریکایی)

• DIN (آلمانی)

• JIS (ژاپنی)

همچنین فلنج‌ها کلاس‌بندی می‌شوند (مثلاً Class 150، 300، 600) که نشان‌دهنده میزان فشار قابل تحمل آنهاست. هر چه کلاس بالاتر باشد، فلنج برای فشار و دمای بیشتری مناسب است.

🔸 جنس فلنج‌ها

فلنج‌ها معمولاً از مواد زیر ساخته می‌شوند:

• فولاد کربنی (برای کاربردهای عمومی)

• استنلس استیل (ضدزنگ) (برای مقاومت در برابر خوردگی)

• آلیاژهای خاص (برای شرایط دمایی و شیمیایی سخت)

• چدن (ارزان‌تر، اما مقاومت پایین‌تر)

انتخاب جنس مناسب بستگی به نوع سیال، دما، فشار و شرایط محیطی دارد.

🔸 نکات مهم در انتخاب فلنج مناسب

برای اینکه فلنج درست و عمر طولانی داشته باشد، باید به این موارد دقت کنی:

1. ✅ نوع اتصال (جوشی، رزوه‌ای، کور و …)

2. ✅ کلاس فشار (بر اساس فشار و دمای کاری)

3. ✅ جنس فلنج متناسب با سیال و شرایط

4. ✅ استاندارد مورد استفاده در پروژه

5. ✅ کیفیت ساخت و دقت در نصب

انتخاب اشتباه فلنج ممکنه باعث نشت سیال، خرابی سیستم یا حتی خطرات جدی بشه.

🔸 جمع‌بندی

فلنج‌ها شاید ساده به نظر بیان، اما نقش خیلی مهمی در عملکرد مطمئن خطوط لوله دارن. انتخاب درست نوع فلنج، جنس مناسب و نصب اصولی باعث افزایش عمر سیستم و کاهش هزینه‌های تعمیر و نگهداری میشه.

اگه توی صنعت نفت و گاز، تأسیسات یا پروژه‌های پایپینگ فعالیت می‌کنی، آشنایی با این نکات می‌تونه واقعاً به کارت بیاد.
